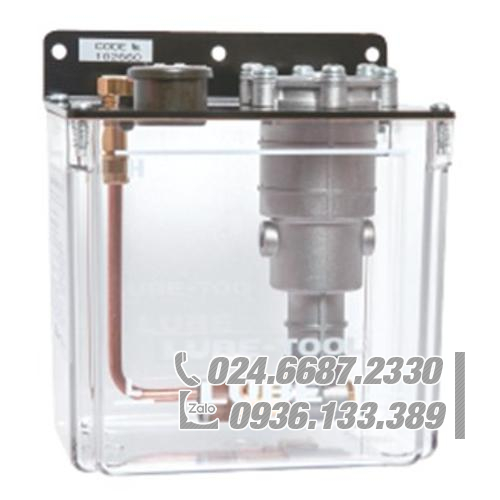

Bơm dầu pittong PM LUBE PM-8S-L #102754
Sản phẩm Bơm dầu Pittong PM LUBE PM-8S-L #102754 là một thiết bị bơm dầu kỹ thuật cao với nhiều đặc điểm nổi bật. Sản phẩm có thể bơm dầu nhớt một phần hay toàn phần với áp suất cao, dung lượng lên đến 8mm³, và có thể hoạt động trong môi trường nhiệt độ -20°C đến 80°C. Bên cạnh đó, sản phẩm cũng được thiết kế với sự kết hợp hoàn hảo giữa chất lượng và độ bền, giúp giảm thiểu tình trạng hư hỏng và tăng tuổi thọ cho thiết bị.
| Người mẫu | Mã của tôi |
|---|---|
| PM-8S | 102660 |
| PM-8S-L | 102754 |
Sơ đồ mạch bơm:
Cách sử dụng đúng:
① PM là bơm dầu hoạt động bằng khí bằng sự chuyển động lên và xuống của pittong. dó đó cần có van chuyển đổi 3 chiều để bật/tắt khí.
② Bơm dầu PM được thiết kế áp khí đầu vào 0.1 Mpa thì áp suất xả là 0.5 Mpa (tỷ lệ bơm 1:5). Tuy nhiên áp suất làm việc của van tiết lưu là trên 1.2 Mpa, do đó hãy đảm bảo duy trì áp khí đầu vào luôn duy trì ở mức 0.35 ~0.5 Mpa. Ngoài ra, điều chỉnh sao cho áp suất đầu vào không khí không giảm xuống dưới 0,45 MPa ngay cả khi dầu (chất lỏng) chảy quá nhiều từ vòi phun.
③ Phạm vi độ nhớt của dầu (chất lỏng) được sử dụng là 10 mm2 / s đến 100 mm2 / s (độ nhớt trong quá trình sử dụng). Nếu độ nhớt cao, việc xả lặp đi lặp lại có thể không thực hiện được do chu kỳ ngắn (thời gian không liên tục).
④ Vì bơm dầu PM thân bơm sử dụng vật liệu nhôm và O ring sử dụng vật liệu cao su NBR, nếu bạn muốn sử dụng dầu (chất lỏng) đặc biệt , vui lòng liên hệ riêng với chúng tôi.
Thông số kỹ thuật:
| Tỷ lệ bơm | 1：5 ( Áp khí 0.5 MPa) | |
| Lưu lượng | 8mℓ/ shot (6mℓ、7mℓ – sản xuất theo đơn đặt hàng) | |
| Độ nhớt sử dụng |
Phương pháp phun dầu : Trường hợp sử dụng chất lỏng đặc biệt vui lòng liên hệ với chúng tôi. |
|
|
Áp khí và lượng tiêu thụ khí |
Áp khí: 0.4MPa-0.27N L / shot Lượng tiêu thụ khí: 0.5MPa-0.3N L / shot Tổng lưu lượng xả khoảng 5ml |
|
| Lượng bôi trơn | (Trường hợp sử dụng van tiết lưu 0.5ml có thể bôi trơn được đến 10 vị trí) | |
| Dung tích tank dầu | Tank nhựa 1.8L (loại tiêu chuẩn) Tank nhựa 3L, Tank thép 3L, 4L, 8L (lựa chọn) |
|
| Thông số lựa chọn | Van điện từ 3 cổng | Điện áp : AC100V, AC200V, DC24V |
| Công tắc thăm dầu | Kiểu đấu NO: W-105-02 (code no. 109704) Kiểu đấu NC: W-105-02 (B) (code no. 109705) |
|
| Dung lượng | Loại nhỏ dòng 0.5 A hoặc AC 100V AC 200V, DC 24V | |
| Trọng lượng | 1.8ℓ：1.2kg, 8ℓ：11.0kg | |
* Khi sử dụng công tắc mức dầu, hãy sử dụng đai ốc C (626002) cho W-105 (109704).
※ Tuyệt đối không được tháo rời các bộ phận bên trong vì bên trong có lò xo nên sẽ bật ra với một lực rất mạnh. Nó có thể gây thương tích nghiêm trọng.
Bản vẽ kích thước:
